PCBN刀具目前广泛的应用于高硬度难加工材料领域，但其具体的应用领域也有很多人不了解，下面就将接上上文，介绍一下PCBN刀具的应用领域。

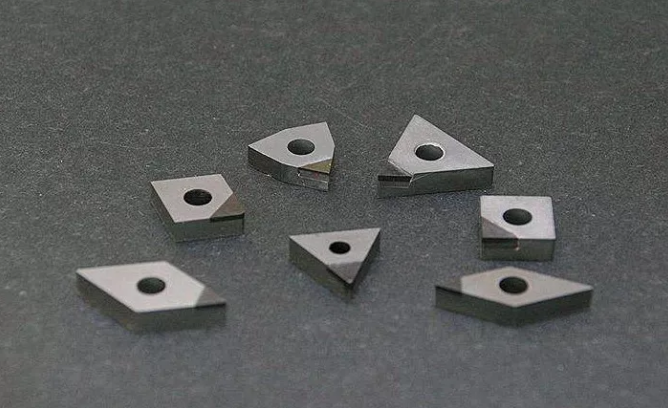

        PCBN刀具是人造立方氮化硼刀具，在高温的时候还能保持高硬度的特性，主要做加工铁件之用。立方氮化硼CBN(Cubic Boron Nitride)是20世纪50年代首先由美国通用电气(GE)公司利用人工方法在高温高压条件下合成的，其硬度仅次于金刚石而远远高于其它材料，因此它与金刚石统称为超硬材料。

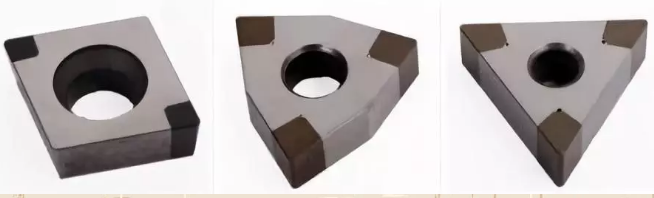

        1、适用于高速及超高速切削加工技术

        PCBN刀具最适合于铸铁、淬硬钢等材料的高速切削加工。由PCBN刀具切削铸铁及淬硬钢时刀具后刀面磨损与切削距离的关系可以看出：当切削速度超过一定限度后，切削速度越高，PCBN刀具后刀面磨损速度反而越小，即高速切削下刀具的寿命反而高，这一特点尤其适合现代高速切削加工。

        2、硬态切削加工技术的最佳刀具材料

        对淬硬件(硬度HRC55以上)的精加工，通常采用磨削加工方法来完成，然而随着刀具材料发展及车床(尤其是数控车床)加工精度的提高，以硬态切削代替磨削来完成零件的最终加工已成为一个新的精加工途径，这种以车代磨的工艺方法有以下优点：

        （1）可提高加工柔性，突破了砂轮磨削的限制，通过改变切削刃及走刀方式可以加工出几何形状各异的工件；

        （2）切削加工中的环保问题日益严峻，磨削加工产生的废液和废弃物越来越难以处理和清除，而且对人体有害，而硬态切削无须加冷却液，意义重大；

        （3）切削效率高，加工时间短，设备投资费用小，可降低加工成本；

        （4）切除相同体积所消耗的能量仅为磨削的20%，因此产生的切削热较少，加工表面不易引起烧伤和微小裂纹，易于保持工件表面性能的完整性；

        （5）同样金属去除率情况下，硬态切削较磨削节省能源。

        通常用于硬态切削的刀具材料有陶瓷、TiC涂层刀片及PCBN刀具材料，但要在较高速度(1000m/min以上)下进行硬态车削，PCBN是最佳刀具材料品种。如在汽车变速箱同步器套拨叉(材料为20CrMnTi，硬度为HRC58～62)加工采用以车代磨后，效率提高4倍以上，加工成本降低为原来磨削工艺的1/3～1/2。

        3、进行干切削加工工艺的理想刀具材料

        由于经济与环保方面的原因，近几年干切削加工方法已成为机械制造领域中的重点研究课题。我们首先来看一下湿切工艺由于使用切削液带来的问题：

        （1）长期暴露在空气中或切削加工中由切削热造成的切削液雾状挥发，容易污染环境、危害操作者健康，切削液中的硫、氯等添加剂危害更大，影响加工表面质量；

        （2）切削液的使用影响加工成本，据统计，切削液占生产成本的15%，而刀具费用仅占3%～4%；

        （3）切削液的渗漏、溢出会污染环境，易发生安全、质量事故；

        （4）切削液的传输、回收、过滤等装置及其维护费用较高，增加了生产成本。

        由于以上原因，干切削加工工艺已在西方工业发达国家有了相当的应用。由美国Makino公司推荐的“红月牙”(Red Crescent)干切工艺，既可以充分发挥刀具的切削性能，与湿切相比又能大大提高生产率。其机理是由于切削速度很高，产生的热量聚集于刀具前部，使切削区附近材料达到红热状态，屈服强度下降，进而达到提高切削效率的效果。采用红月牙干切削工艺的前提条件是在较高切削温度下，被切材料强度有明显下降，变得易切削，而刀具材料的强度在同样状态下要有较好的红硬性及热稳定性，还要有较好的耐磨性和抗粘结性。

        适用于干切工艺的刀具材料有陶瓷、金属陶瓷、涂层硬质合金及PCBN刀具材料等等，但就红硬性和热稳定性来说，PCBN材料是最适合干切工艺的刀具材料，且由于PCBN刀具材料具有上述优点，更适于高速条件下的干式切削加工，用PCBN刀具切削灰口铸铁干切削和湿切削两种情况下的对比可以看出：PCBN在高速干切情况下，比湿切削具有更高的刀具寿命。

        4、适应于自动化加工及难加工材料加工

        PCBN刀具有很高的硬度及耐磨性，能在高切削速度下长时间地加工出高精度零件（尺寸分散性小），大大减少换刀次数和刀具磨损补偿停机所花费的时间。因此，很适合于数控机床及自动化程度较高的加工设备，并且能使设备的高效能得到充分发挥。

        在难加工材料应用方面，PCBN刀具也显示了其卓越的性能，如表面喷焊(涂)材料的加工，用其它材料刀具加工，刀具寿命极低，也无法采用磨削方法加工，而PCBN是惟一适合的刀具材料；又如，在石油电站设备中使用的高合金耐磨铸铁，采用PCBN刀具较硬质合金刀具提高切削效率4倍以上，单件刀具成本下降为原来的1/5。另外在硬质合金等烧结材料的切削加工方面，PCBN刀具也显示了很好的切削性能。

        附加：PCBN刀具的应用事例

        由于PCBN具有较高的硬度和耐磨性，在高温下不与铁族金属起反应的化学惰性，因此主要用于高硬度材料及难加工材料的切削加工，如淬硬钢、高合金耐磨铸铁、高温合金、高速钢、表面喷焊材料、烧结金属材料等难加工材料的切削加工。

        （1）加工淬硬钢，可起到以车代磨的效果，由于切削深度比磨削深度大十几倍以上，因此加工效率高，表面不产生烧伤。如以车代磨加工变速滑动齿轮(20CrMnTi，硬度为HRC58～62)时，切削比原磨削加工效率提高4倍以上。

        （2）加工高合金(含钨或铬18%)耐磨铸铁，切削速度较硬质合金刀具提高10倍以上，切削效率提高4倍以上。

        （3）加工高钴铬钼耐蚀耐热合金，PCBN刀具切削速度为160m/min，是硬质合金刀具的8倍。

        （4）加工热喷涂(喷焊)材料，表面喷焊件无法用磨削加工，而用硬质合金刀具切削效率极低，改用PCBN刀具后可提高加工效率，节省加工费用50%以上。PCBN刀具还可用于有色金属的精密切削及烧结金属的切削加工等等。
