本发明公开了一种修边防撕裂螺旋铣刀，其特征在于：包括刀具，所述刀具安装于液压涨紧轴上，所述液压涨紧轴的左侧外缘面上设有一轴套，所述刀具包括左侧刀具及右侧刀具；所述左侧刀具及所述右侧刀具套设于所述液压涨紧轴上，且所述左侧刀具经复数组第一紧固螺栓锁紧与所述轴套的右侧面相连；所述液压涨紧轴的右侧外缘面上设有外螺纹，所述右侧刀具的右侧设有一螺旋螺纹刻度压盖，所述右侧刀具设置于所述左侧刀具与所述螺旋螺纹刻度压盖之间的液压涨紧轴上；所述液压涨紧轴上还套设有一弹簧垫圈，所述弹簧垫圈设置于所述左侧刀具与所述右侧刀具之间。本发明提高了产品加工质量，便于调节刀具的加工尺寸。
申请人：苏州市匠心工具有限公司
地址：215105江苏省********(隐藏)
发明(设计)人：张乃强 张海洋 张品阅
技术领域
[0001] 本发明涉及一种刀具，尤其涉及一种修边防撕裂螺旋铣刀。
背景技术
[0002] 在对木材进行铣削加工的时候，其表面容易存在撕裂口，而且，无法调节单次的加工距离。因此，如何解决上述技术问题，是本领域技术人员需要努力的方向。
发明内容
[0003] 本发明目的是提供一种修边防撕裂螺旋铣刀，通过使用该结构，能够防止木材在加工时候表面撕裂，而且能够对刀具的加工距离进行调节。

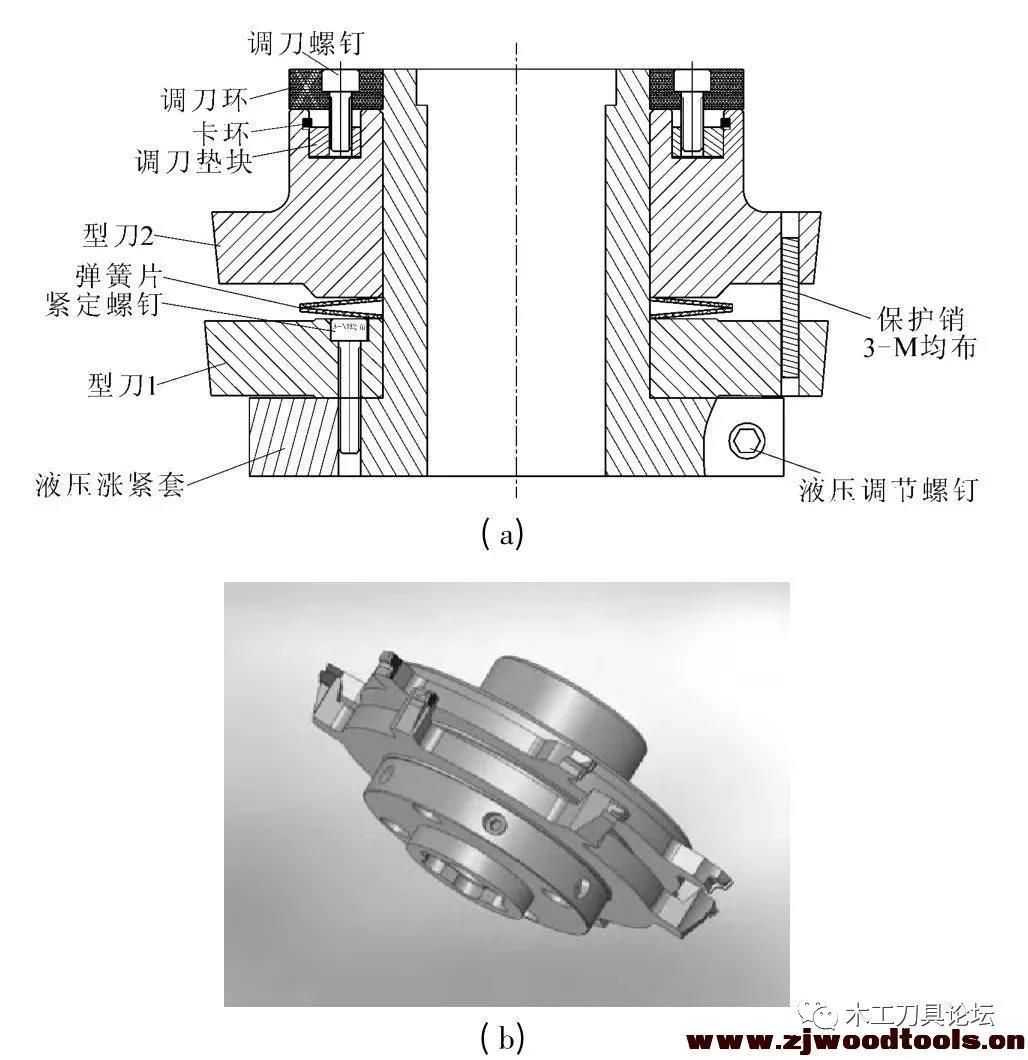

[0004] 为达到上述目的，本发明采用的技术方案是：一种修边防撕裂螺旋铣刀，包括刀具，所述刀具安装于液压涨紧轴上，所述液压涨紧轴的左侧外缘面上设有一轴套，所述刀具包括左侧刀具及右侧刀具，所述左侧刀具的外缘面上螺旋均布有复数组左侧刀片，所述右侧刀具的外缘面上螺旋均布有复数组右侧刀片，所述左侧刀片的螺旋方向与所述右侧刀片的螺旋方向相反；
[0005] 所述左侧刀具及所述右侧刀具套设于所述液压涨紧轴上，且所述左侧刀具经复数组第一紧固螺栓锁紧与所述轴套的右侧面相连；
[0006] 所述左侧刀具的右侧面上设有环形槽，所述第一紧固螺栓的右侧设置于所述环形槽内，所述环形槽内均布有复数组定位销，对应所述右侧刀具的左侧面上均布有复数个定位孔，每个所述定位孔正对一组定位销设置，所述定位销插设于所述定位孔内；

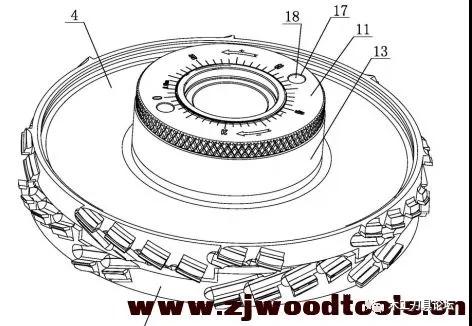

[0007] 所述液压涨紧轴的右侧外缘面上设有外螺纹，所述右侧刀具的右侧设有一螺旋螺纹刻度压盖，所述螺旋螺纹刻度压盖螺接于所述液压涨紧轴右侧的外螺纹上，所述右侧刀具设置于所述左侧刀具与所述螺旋螺纹刻度压盖之间的液压涨紧轴上；所述液压涨紧轴上还套设有一弹簧垫圈，所述弹簧垫圈设置于所述左侧刀具与所述右侧刀具之间，所述弹簧垫圈的左侧面与所述左侧刀具的右侧面相接触，所述弹簧垫圈的右侧面与所述右侧刀具的左侧面相接触，所述螺旋螺纹刻度压盖的转动能够推动所述右侧刀具向左移动或者所述弹簧垫圈推动所述右侧刀具向右移动。
[0008] 上述技术方案中，所述右侧刀具的右侧面上设有一环形凸起，所述环形凸起与所述右侧刀具同轴设置，所述环形凸起的右侧面上设有一环形安装槽，所述环形安装槽内设有环形垫片及环形卡簧，所述环形垫片设置于所述环形卡簧的左侧，所述环形卡簧的右侧面与所述螺旋螺纹刻度压盖的左侧面相接触。
