前几年住友电工推出了无粘结剂金刚石的材质，和含有结合材的以往烧结体相比，具有硬度高、耐摩损性以及耐崩损性优异的特点，是住友独有的材质。此类材质适合硬质合金和硬脆材料的精加工，现在这个技术也被我们运用于CBN材质上。
NCB100系列就是新推出的无粘结剂CBN材质系列。此材质刀尖采用纳米多晶CBN烧结体，以完全不含粘结剂的极致CBN刀具实现高效率、高精度的加工
作为用于加工铸铁、难削材、硬质合金和硬脆材料的CBN材质，最适合钛合金等航天航空零部件的加工，Co-Cr合金如人工股关节头等医用零件加工，也可对应硬质合金、以及金属陶瓷的加工。与以往烧结体相比，在钛合金的高速加工中耐摩损性能可以实现达到硬质合金刀具的50倍以上，在加工时稳定的长寿命可减少工具的更换次数，提高作业效率，实现降低总成本。并且可在长时间保持接近稳定的表面粗糙度。

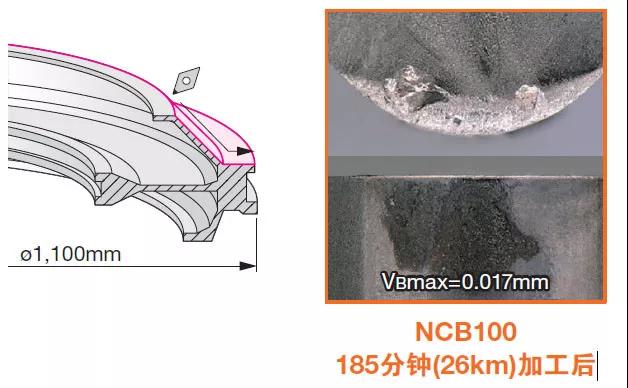

加工实例①
耐摩损性能优良
涡轮盘，材质：Ti-6AI-4V
使用刀具：CNGA120408-NCB100
加工条件：Vc=140m/min，f=0.1mm/rev，ap=0.2mm，Wet

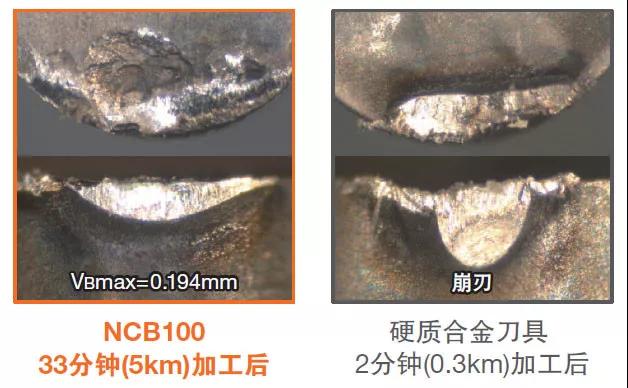

加工实例②
耐摩损、耐月牙洼摩损性能良好
飞机腿脚零部件
材质：Ti-5Al-5V-5Mo-3Cr
使用刀具：CNGA120408-NCB100
加工条件：Vc=150m/min,f=0.1mm/rev,ap=0.4mm,Wet(高压冷却液)

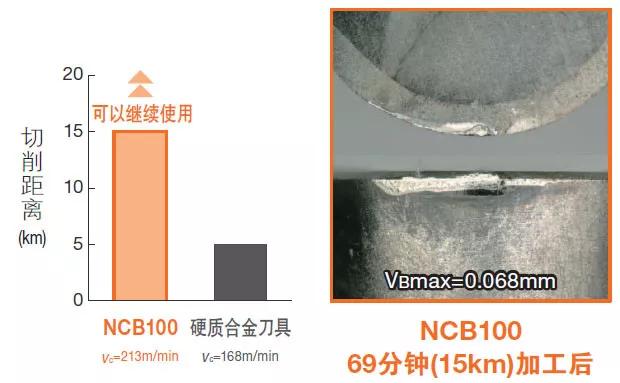

加工实例③
高速加工中耐摩损性能优良
PVD靶材，材质：纯钛
使用刀具：DCGW11T308-NCB100
加工条件：Vc=213m/min,f=0.1mm/rev,ap=0.25mm,Wet(高压冷却液)

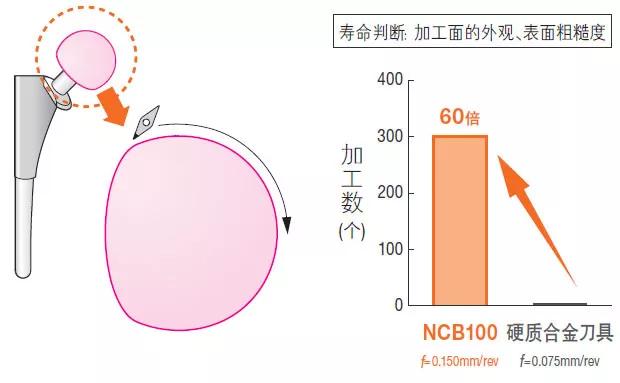

加工实例④
2倍效率且刀具寿命超长
人工股关节头，材质：Co-Cr合金
使用刀具：VNGA160408-NCB100
加工条件：Vc=65m/min,f=0.15mm/rev,ap=0.2mm,Wet
推荐切削条件
钛合金加工中推荐的切深为0.3mm，最多不超过0.5mm，进给0.15mm/rev，最高不超过0.2mm/rev，切削速度在150~200m/min之间，最高不超过250m/min。
硬度为35~45HRA的Co-Cr合金加工推荐的切深0.15mm，进给0.15mm/rev，推荐切削速度100m/min。
不满85HRC硬度的硬质合金材质推荐使用切深0.1mm，进给0.1mm/rev，切削速度20m/min。硬度在1000~1500HV的金属陶瓷，推荐切深0.2mm，进给0.1mm/rev，切削速度30m/min进行加工。
