PCD金刚石木工刀具电火花制造加工流程

关键词 PCD , 金刚石 , 木工刀具 , 电火花|2019-10-25 13:28:32|来源 木工刀具论坛
摘要 精度控制最为关键的一步就是金刚石刃口的成型加工,一般采用电火花成型加工工艺。成型加工是通过电极形状的“复制”,形成刀具刃口的形状。它直接关系到PCD刀具的廓形精度、表面粗糙度、外圆...


精度控制最为关键的一步就是金刚石刃口的成型加工,一般采用电火花成型加工工艺。成型加工是通过电极形状的“复制”,形成刀具刃口的形状。它直接关系到PCD 刀具的廓形精度、表面粗糙度、外圆跳动。


(1)刀具装夹方式

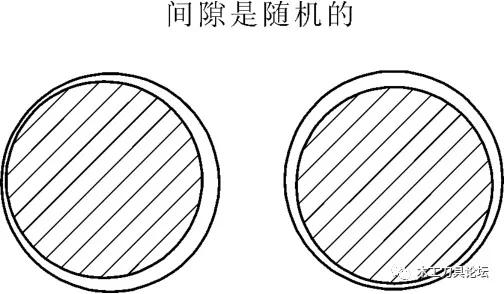

刀具的装夹方式一般有立装和卧装。对于立式装夹,如果没有液压涨紧套,装夹偏心量存在一定的随机性,从而加工出的刀具实际外圆跳动大小存在一定的随机性。用户使用时,二次装夹的刀具实际精度(圆跳动)也存在一定的随机性,如图3 所示。


图3

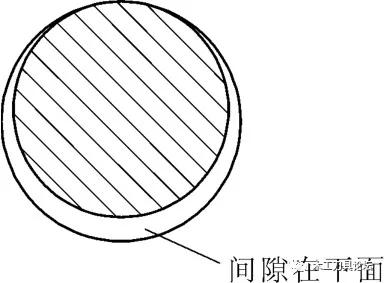

对于卧式装夹,由于刀具重力的原因,存在装夹偏心量。偏心量就是轴孔之间的间隙。加工出的刀具实际外圆跳动是一半大一半小,如图4 所示。用户使用时,二次装夹的刀具实际精度(圆跳动)就会超差。


图4

从刀具装夹方面入手,在电火花加工中必须采用专用液压涨紧套,以消除轴孔配合间隙,提高刀具实际加工精度。图5 是两种专用电火花磨刀机的刀具装夹接口示意图。


图5

(2)加工流程

磨削时采用电火花放电无接触式加工,利用紫铜或石墨作为电极。分为粗加工、半精加工、精加工。采用相应的放电参数以获得更好的刃口质量。对于多齿PCD 刀具的加工,需配备自动无限分度装置和自动测量分度装置。


为保证刀具的外圆跳动,最好每精加工完一个PCD 齿就车削一次电极,并在加工坐标系里进行补偿电极磨损。比如G51 为加工坐标系、G52 为车电极坐标系,图6 为刀具每一齿的加工流程。加工完成后刀具的实际外圆跳动≤0.015mm,满足要求。


图6
